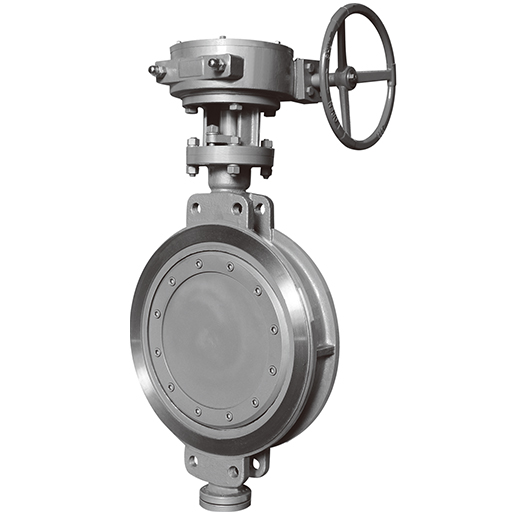

國標對夾式多層次硬密封蝶閥
產品概述：
蝶閥是 一 種結構簡單、體積緊湊的閥門設備，廣泛應用于流體控制領域。其核心部件是 一 個圓盤形蝶板，通過旋轉90度實現流體的通斷和流量調節。蝶閥具有重量輕啟閉迅速、流阻小等優點，特別適用于大流量、低壓差場合。根據密封形式，蝶閥可分為軟密封(橡膠或聚合物密封)和金屬密封(適用于高溫或腐蝕性介質)。常見的連接方式包括對夾式、法蘭式和焊接式，以滿足不同安裝需求。蝶閥在給排水、暖通空調、化工、電力等行業中應用廣泛，尤其在需要快速啟閉或頻繁操作的場合表現優異。隨著材料與制造技術的進步，現代蝶閥在耐腐蝕性、密封性能和智能化方面不斷提升，能夠適應更嚴苛的工況條件，同時提高了系統的可靠性和運行效率。
產品參數：
>尺寸范圍：1/2"-56" (DN15~DN1400)
>壓力等級： ASME 150~1500LB(PN16-PN250)
>溫度范圍： -46℃~538℃
>連接方式：法蘭、焊接、螺紋等
>主體材質：碳鋼、不銹鋼、雙相鋼、合金鋼等
>密封面硬化處理方式：堆焊司太立合金及鎳基合金、噴涂WC?
>操作方式：手動、電動、氣動、液動、氣液動、電液動等
產品標準：
1、設計標準：JB/T8527
2、結構長度：GB/T 12221
3、連接法蘭：GB/T9124
4、試驗和檢驗：GB/T 13927
產品特點：
1、該蝶閥適用于公稱壓力1.0~25.0MPa(Class150-1500), 工作溫度≤538°℃的石油、化工等各種工況的管路上，用于切斷或接通管路介質。
2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門。
3、全開時閥座通道有效流通面積較大，流體阻力較小。
4、啟閉方便迅速，調節性能好。
5、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。
6、中線型蝶閥密封面材料一般采用橡膠、塑料、故低壓密封性能好，三偏心采用多層次或堆焊硬質合金的密封面，實現高壓及雙向承壓需求。
