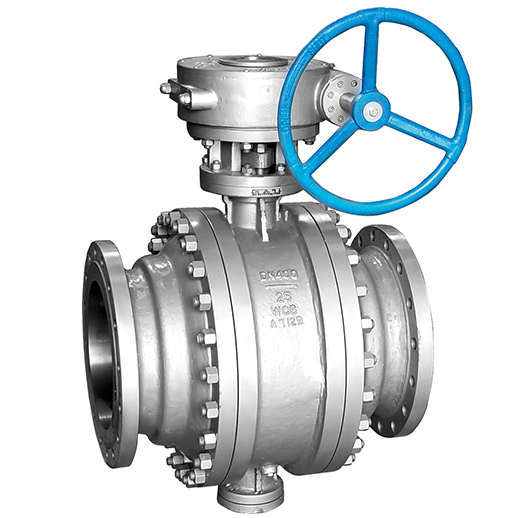

國標固定球閥
產品概述:
球閥是一種廣泛應用于流體控制領域的閥門設備,其核心部件是一個帶有通孔的球體。通過旋轉球體90度,通孔可與管道對齊或垂直,從而實現流體的通斷和流量調節。球閥的主要優點包括結構簡單、密封性能優異、操作輕便以及流阻小,使其在石油、天然氣、化工和水處理等行業中成為不可或缺的關鍵設備。根據結構設計,球閥可分為浮動球閥和固定球閥:浮動球閥依靠介質壓力實現密封,適用于中低壓場景;固定球閥則通過機械固定球體,適用于高壓或大口徑管道。此外,根據連接方式,球閥還可分為法蘭式、螺紋式和焊接式,以滿足不同安裝需求。球閥特別適用于高壓力、高溫度及腐蝕性介質的工況,尤其在需要快速啟閉或頻繁操作的場合表現卓越。隨著材料科學和制造技術的進步,現代球閥在耐腐蝕性、密封性能和智能化方面不斷提升,使球閥能夠滿足更嚴苛的工業需求,同時提高了系統的可靠性和效率。
產品參數:
>尺寸范圍:1/2”~48" (DN15~DN1200)
>壓力等級: ASME150~2500LB(PN16-PN420)
>溫度范圍:-46°℃-538°℃
>連接方式:法蘭、焊接、螺紋等
>主體材質:碳鋼、不銹鋼、雙相鋼、合金鋼等
>密封面硬化處理方式:堆焊司太立合金及鎳基合金、噴涂WC
>操作方式:手動、電動、氣動、液動、氣液動、電液動等
產品標準:
1、閥體連接處強度不低于法蘭連接焊縫強度
2、 閥體最小壁厚按GB/T? 12224規定
3、閥體全開時應保證球體通道與閥體通道在同一周線上
4、閥體設計成在介質壓力作用下,拆開填料壓蓋時閥桿不至于脫出的結構
5 、球閥標志要求按GB/T? 12220的規定
6、 閥門供貨要求按JB/T 7928的規定
7、 閥門檢驗要求按GB/T 26480 的規定
產品特點:
1、該球閥適用于公稱壓力1.6-42.0MPa(Class150~2500),? 工作溫度≤538℃ 的石油、化工等各種工況的管路上,用于切斷或接通管路介質。
2、具有最低的流阻,可實現快速啟閉,快速啟閉閥門時操作無沖擊,防 火、防靜電、防飛出的安全結構,在全開和全閉時,球體和閥座的密封
面與介質隔離,因此高速通過閥門的介質不會引起密封面的侵蝕,球閥 通道平整光滑,不易沉積介質,可以進行管線通球。
3、根據不同介質和壓力可以選用密封面可以選擇軟密封、硬密封,結構可 選用浮動球、固定球、三通、四通、V 球,偏心半球等。
4、球閥球體和閥座密封面采用硬質合金材料,耐腐蝕、耐磨損、耐高溫、 高壓,使用壽命長。
5、球閥的啟閉只做90°轉動,故容易實現自動化控制和遠距離控制,可配置各種驅動方式。
